Tổng hợp các loại gối đỡ UC SKF
Gối đỡ UC của SKF là một dòng gối trục (insert bearing units) phổ biến, được thiết kế gồm bạc đạn trụ ngoài (insert bearing) kiểu Y-bearing lắp trong vỏ gối (housing) bằng gang hoặc thép dập.

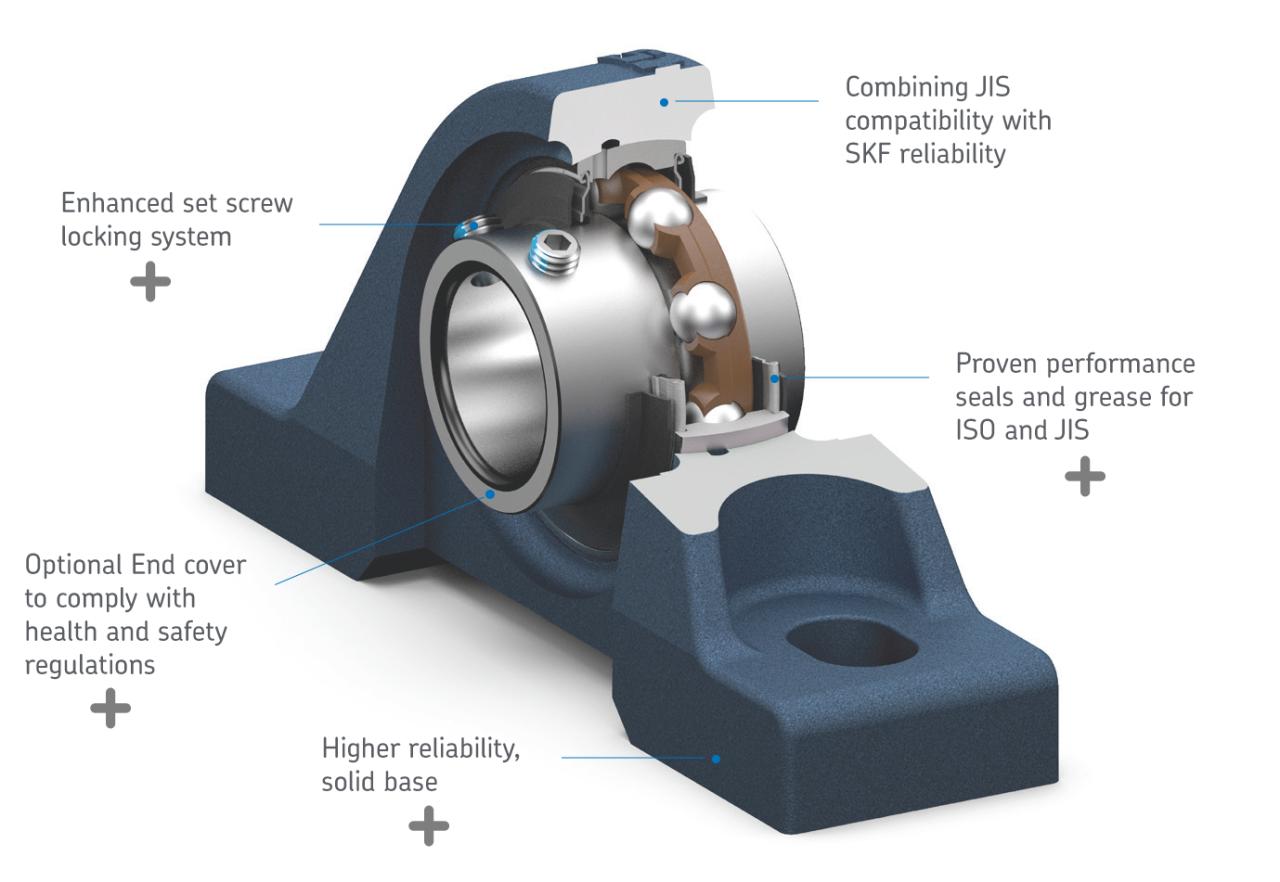

Gối đỡ UC của SKF là dòng gối đỡ vòng bi có thiết kế khóa vít (grub screw) để cố định vòng bi vào trục, giúp cân bằng và hoạt động ổn định trong môi trường nhiều rung lắc hoặc có nhiều chất gây ô nhiễm. SKF đã nâng cấp dòng này với bộ khóa vít chống nới lỏng và khả năng tương thích với tiêu chuẩn JIS, mang lại hiệu suất quay mượt mà và độ tin cậy cao hơn.
Một số điểm chính về dòng gối đỡ UC của SKF:
- Cấu tạo:
- Bạc đạn UC: thường là loại vòng bi rãnh sâu một dãy có vòng ngoài hình cầu, tự lựa khi lắp trong gối.
- Cơ cấu khóa trục: dùng vít chốt định vị (grub screws) hoặc vòng khóa lệch tâm (eccentric locking collar).
- Bạc chặn có phớt cao su chống bụi và nước, bôi trơn sẵn bằng mỡ.
- Ký hiệu:
- UC: ký hiệu cho insert bearing kiểu phổ thông.
- Khi đi với gối sẽ thành cụm như:
- UCP (Pillow block – gối trụ đứng).
- UCF (Flange – gối bích vuông).
- UCFL (Flange oval – gối bích oval).
- UCT (Take-up – gối căng đai).
- Đặc điểm kỹ thuật:
- Tự lựa ±2° → giảm sai lệch lắp đặt.
- Tốc độ vừa phải, tải trọng khá lớn.
- Dễ thay thế, không cần gia công phức tạp khi lắp.
- Ứng dụng rộng rãi: băng tải, máy nông nghiệp, quạt công nghiệp, thiết bị chế biến thực phẩm, dệt may…
- Ưu điểm khi chọn gối đỡ UC:
- Tuổi thọ cao hơn nhờ thép SKF chất lượng.
- Hệ thống phớt tốt, giữ mỡ bôi trơn lâu dài.
- Thay thế nhanh chóng do thiết kế tiêu chuẩn quốc tế

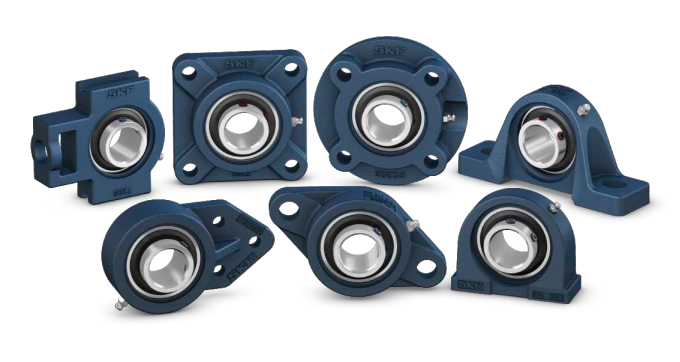

Bảng tổng hợp gối đỡ UC của SKF
| Dòng gối | Hình minh họa (dạng gối) | Đặc điểm | Dải kích thước lỗ trục (mm) | Ứng dụng điển hình |
| UCP (Pillow block – gối trụ đứng) | Gối dạng chân đế, hai bu lông bắt xuống bệ | Phổ biến nhất, lắp dễ, chịu tải lớn | 12 – 100 mm | Băng tải, động cơ, quạt, máy móc công nghiệp |
| UCF (Square flange – gối bích vuông) | Gối bích vuông, 4 lỗ bu lông đối xứng | Dễ lắp lên tường hoặc khung thép | 12 – 100 mm | Máy nông nghiệp, dệt may, chế biến thực phẩm |
| UCFL (Oval flange – gối bích oval) | Gối bích oval, 2 lỗ bu lông | Gọn nhẹ, lắp nhanh trong không gian hẹp | 12 – 60 mm | Quạt công nghiệp, băng tải nhỏ |
| UCT (Take-up unit – gối căng đai) | Gối dạng trượt, có khe điều chỉnh | Dùng để căng chỉnh dây đai hoặc xích | 20 – 75 mm | Băng tải, hệ thống truyền động có xích/đai |
| UCFC (Round flange – gối bích tròn) | Gối bích tròn, 4 lỗ bắt | Cân bằng tốt, dễ căn chỉnh | 20 – 100 mm | Máy khuấy, quạt, hộp số |
| UCFA (Flange cartridge – gối bích tam giác) | Bích tam giác 3 lỗ bắt | Lắp nhanh, cho tải vừa | 12 – 60 mm | Cơ khí nông nghiệp, thiết bị nhẹ |
Điểm chung của tất cả các gối đỡ UC
- Bạc đạn UC (Y-bearing) có vòng ngoài cầu → tự lựa ±2°.
- Được bôi mỡ sẵn, có phớt kín hai bên.
- Dễ thay thế, tiêu chuẩn toàn cầu.
Công dụng chính của gối đỡ UC hãng SKF
Công dụng chính của gối đỡ UC SKF là giữ và đỡ trục quay, đồng thời đảm bảo trục vận hành ổn định trong các máy móc, thiết bị công nghiệp.
Chức năng chính
- Đỡ trục quay → giữ trục cố định ở vị trí thiết kế, giảm rung lắc.
- Chịu tải trọng → tải hướng tâm và tải hướng trục ở mức vừa phải.
- Tự lựa góc → bù trừ sai lệch lắp đặt (±2°).
- Bảo vệ vòng bi → nhờ phớt kín, chống bụi bẩn, nước và giữ mỡ bôi trơn lâu dài.
- Dễ lắp đặt, thay thế → có vỏ gối tiêu chuẩn, bạc đạn UC lắp sẵn, có thể thay nhanh mà không cần gia công.
Ứng dụng thực tế
- Băng tải: gối căng đai UCT, gối trụ UCP để giữ trục con lăn.
- Máy nông nghiệp: máy gặt, máy xay xát, máy bơm nước.
- Ngành thực phẩm & đồ uống: băng tải đóng gói, máy chế biến.
- Quạt công nghiệp, máy dệt, thiết bị cơ khí: giảm rung, tăng tuổi thọ trục và ổ trục.
- Ngành thép, xi măng, khai khoáng: chịu tải nặng, môi trường bụi bẩn.
